南方水泵葉片進口角的計算合理探究

[編輯:南方水泵][來源:未知] [時間:2016-09-02]

    在計算南方水泵葉片進口角之前,應先畫出葉片進口邊,畫進口邊的原則是:
    1、進口邊和前后蓋板流線大致成90。(葉片進口邊不放在同一軸面上在外)。
    2、前后蓋板流線長度不要相差許多。
    3、進口邊恰當向吸人員延伸。葉片向進口延伸,使液體提前遭到葉片效果,能夠減小葉輪外徑,然后削減圓盤摩擦丟失。添加葉片的重疊程度,削減流道的擴散。減小葉片進口的相對速度,然后減小進口的碰擊丟失。這些關于提高抗汽蝕功能和減小特性曲線的駝峰也是有利的。可是延伸程度應恰當,不然簡單構成阻塞。如果鑄造質量不良,或是圓柱葉片,應少延伸為宜。
    南方水泵葉片進口邊有時和過水斷面構成線重合,有時不重合。重合時三點過水斷面一樣,不重合時(如圖1所示)進口邊與三條流線的交點以,b,c三點的過水斷面紛歧樣。圖中的虛線是以,b,c三點過水斷面的構成線。要計算某點的過水斷面,過水斷面的形或線應過該點。葉片液流角按下式計算
tanβ1’=vm1/(u1-vu1)
式中u1—計算點液體的圓周速度。
    vu1—計算點液體的圓周分速度。
    vm1—計算點液體的軸面速度。
    vu1由吸入室(多級泵的反導葉出口角)構造斷定。
    對直錐形吸水室vu1=0。對螺旋形吸水室,可按經歷公式斷定列水,然后按影尿一常數,斷定各流線的鞏值。經歷公式為
      K=vuR=m(Q2n)1/3

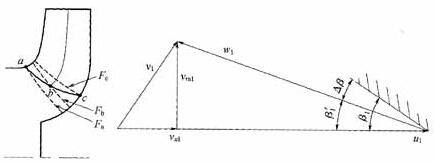

過水斷面形成線和葉片進口邊
圖1  過水斷面形成線和葉片進口邊
式中m-經歷系數,m=0.055-0.08,ns小者取小值。
     Q-流量,m3/s。
    南方水泵葉片進口軸面速度按下式斷定
vml=Q/ηvF1ψ1
式中F1-計算點的過水斷面積(過水斷面構成線應過該點)。
    ψ-計算點的葉片架空系數。
    算出各流線的液流角,加上沖角,則得相應的葉片進口角向??墒且獢喽ㄈ~片的視點,首要得計算液流角,而計算液流角要用到葉片角以便計算架空系數。因而,要預先假定屜角或架空系數,使終究斷定的南方水泵葉片角或架空系數與假定的值持平或附近。不然從頭假定,進行逐次迫臨計算??紤]到加葉片進口沖角的規模較大,一般可不進行重復計算。
    實踐說明,加稍大的沖角為好。沖角的加法紛歧,下面南方泵業介紹常用的加沖角的方法,以供參閱。
    1、各流線加一樣的沖角。
    2、沖角早年蓋板流線到后蓋板流線遞減或遞加。
    3、選定一條流線的沖角,斷定β角以后,別的流線按“tanβR=常數”斷定。
?
