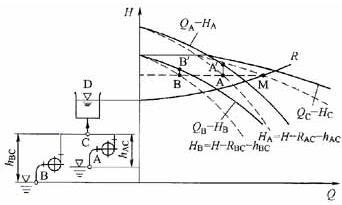

圖1   2臺南方水泵經2根管路向一根合流管供水

    如上圖1所示，2臺南方水泵分別從A、B兩處吸水并經2根很長的管路把水送到C處，由此經一根管路把水送至D處。分別以A、B水平面為基準，作泵A和泵B的特性曲線QA-HA和QB-HB。

    從HA中減去AC管段的阻力損失，得HAC=HA-hAC-RAC，并作出曲線HAC。

    從He中減去BC管段的阻力損失，得HBC=HB-hBC-RBC，并作出HBC曲線。

    這樣作的結果相當于把2臺泵移至C處。HAC、HBC就相當于泵裝在C處時各自的特性曲線。作HAC、HBC并聯合成曲線QC-HC，并作CD管段的阻力曲線R，R和QC-HC交于M點。

    從M點引水平線交HAC線于A，得到通過AC的流量QA，交HBC于B點，得到通過BC的流量QB。圖中A’、B ’兩點是2臺泵的工況點。
